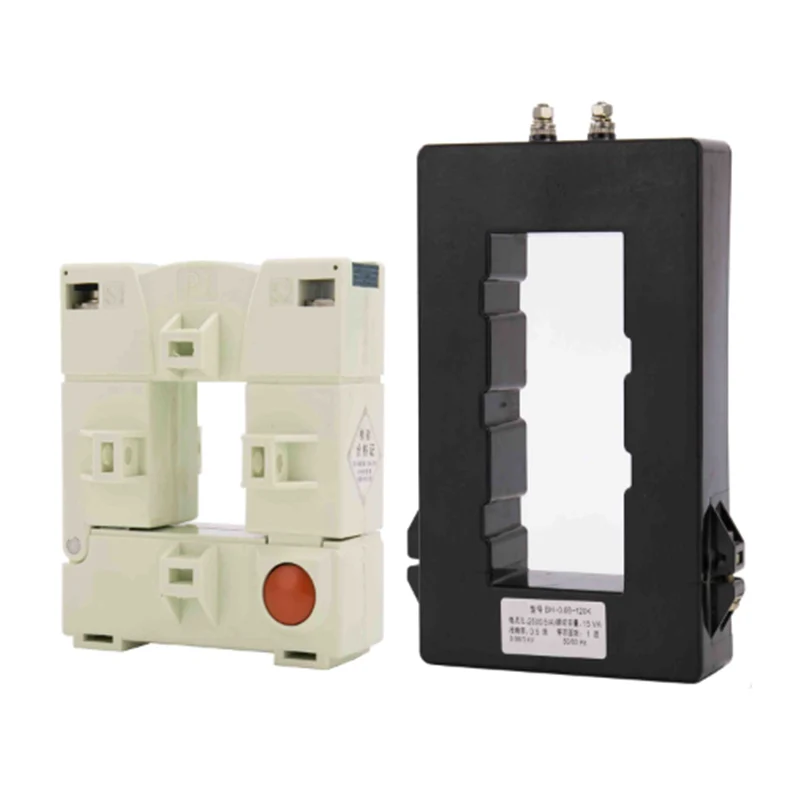

BH- 0.66 సిరీస్ K ప్రస్తుత ట్రాన్స్ఫార్మర్స్

The BH- 0.66 Series K Current Transformers is the split-core type of CT. Mainly used for cable or bus-bar applications, and for current measuring and monitoring. The split core design allows it to be opened, installed and closed without disconnecting the circuit to which it's attached. గమనిక: దయచేసి CT సంస్థాపన సమయంలో ఓపెన్-సర్క్యూటెడ్ సెకండరీ వైండింగ్ ఖచ్చితంగా నిషేధించబడిందని గుర్తుంచుకోండి, CT కి నష్టం జరగకుండా మరియు వ్యక్తిగత గాయాలు మరియు ప్రమాదాలు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

BH- 0.66 సిరీస్ K కరెంట్ ట్రాన్స్ఫార్మర్స్ ఓపెన్ టైప్ కరెంట్ ట్రాన్స్ఫార్మర్, మరియు ప్రధానంగా కేబుల్ లేదా బస్ బార్‌లో ఉపయోగిస్తారు, వీటిని ప్రస్తుత కొలత మరియు పర్యవేక్షణగా ఉపయోగిస్తారు మరియు విద్యుత్ సరఫరా పరిస్థితిలో సమావేశమవుతుంది.

గమనిక: ప్రస్తుత ట్రాన్స్ఫార్మర్ యొక్క అసెంబ్లీ, ప్రస్తుత ట్రాన్స్‌ఫార్మర్‌కు నష్టం జరగకుండా ఉండటానికి మరియు పరికరాలు లేదా వ్యక్తిగత గాయం ప్రమాదాన్ని నివారించడానికి, ఇది రెండు ఓపెన్‌ను నిషేధించడం.

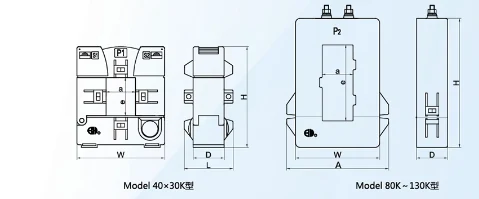

లక్షణాలు మరియు కొలతలు

మోడల్	రూపురేఖ పరిమాణం (MM)						విండో పరిమాణం (MM)
మోడల్	A	W	B	H	D	L	a	e
40x30 కె		99		114	35	55	33	43
80 కె	117	95	143	158	35	35	35	85
120 కె	142	120	190	205	38		55	125
130 కె	147	125	202	214	42		55	138

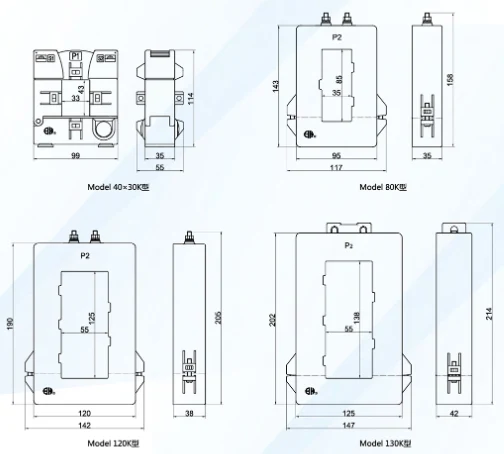

రేఖాచిత్రం

సాంకేతిక పారామితులు

మోడల్		40x30 కె	80 కె	120 కె	130 కె
ఖచ్చితత్వ తరగతి		0.5 1	0.5 1 2	0.5 1	0.5 1
ప్రాధమిక ప్రవాహం/ద్వితీయ ప్రస్తుత (ఎ)		(VA) రేటెడ్ భారం (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

ఎపర్చరు ఎంపిక

విభాగం సంఖ్య కోర్ వైర్లు		16	25	35	50	70	95	120	150	185	240
1 కోర్	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1 కోర్	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2 కోర్స్	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2 కోర్స్	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3 కోర్స్	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3 కోర్స్	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4 కోర్స్ (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4 కోర్స్ (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4 కోర్స్	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4 కోర్స్	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
