HGL సిరీస్ లోడ్ ఐసోలేషన్ స్విచ్ డిస్‌కనెక్టర్‌కు నిర్మాణంలో సమానంగా ఉంటుంది (రెండూ డిస్‌కనక్షన్ స్థితిలో కనిపించే డిస్కనెక్షన్ పాయింట్లను కలిగి ఉన్నాయి), అయితే ఇది సర్క్యూట్లను తెరవడానికి మరియు మూసివేయడానికి ఉపయోగించవచ్చు, ఇది సర్క్యూట్ బ్రేకర్‌ను పోలి ఉంటుంది.
ఏదేమైనా, సర్క్యూట్ బ్రేకర్ ఏదైనా సర్క్యూట్‌ను నియంత్రించగలదు, అయితే ALOAD బ్రేక్ స్విచ్ లోడ్ కరెంట్ ఆన్ లేదా ఆఫ్ మాత్రమే మారవచ్చు లేదా లోడ్ కరెంట్ ద్వారా స్విచ్ ఆఫ్ చేయగలదు, కాబట్టి ఇది షార్ట్ సర్క్యూట్ ఫాల్ట్ కరెంట్ కాకుండా సాధారణ పరిస్థితులలో స్విచ్ ఆఫ్ చేయడానికి మరియు సర్క్యూట్‌లపై మాత్రమే ఉపయోగించబడుతుంది. అయినప్పటికీ, దాని నిర్మాణం షార్ట్ సర్క్యూట్ సమయం యొక్క లోపం ప్రవాహాన్ని దెబ్బతినకుండా దాటగలదు.
లోడ్ బ్రేక్ స్విచ్ యొక్క ఆర్క్ ఆర్పివేసే పరికరం మరియు లోడ్ కరెంట్‌ను కత్తిరించడానికి మరియు కనెక్ట్ చేయడానికి రూపొందించబడినందున, లోడ్ బ్రేక్ స్విచ్ చాలా సందర్భాలలో ఫ్యూజ్‌తో ఉపయోగించాలి మరియు షార్ట్-సర్క్యూట్ ఫాల్ట్ కరెంట్‌ను కత్తిరించడానికి రెండోది బాధ్యత వహిస్తుంది.
ఓపెనింగ్ మరియు క్లోజింగ్ ఫ్రీక్వెన్సీ మరియు ఆపరేటింగ్ లైఫ్ ఆఫ్ లోడ్ డిస్‌కనెక్టింగ్ స్విచ్‌లు సాధారణంగా సర్క్యూట్ బ్రేకర్ల కంటే ఎక్కువగా ఉంటాయి.
HGL లోడ్ బ్రేక్ డిస్‌కనెక్ట్ స్విచ్‌లు అధిక స్థాయి ఎలక్ట్రికల్ కరెంట్‌ను నిర్వహించడానికి రూపొందించబడ్డాయి, భారీ లోడ్ పరిస్థితులలో కూడా సురక్షితమైన డిస్‌కనెక్ట్‌ను నిర్ధారిస్తుంది.
మన్నికైన పదార్థాలతో నిర్మించిన ఈ స్విచ్‌లు దీర్ఘకాలిక పనితీరును అందిస్తాయి మరియు కఠినమైన పర్యావరణ పరిస్థితులను తట్టుకోగలవు.
HGL లోడ్ బ్రేక్ డిస్‌కనెక్ట్ స్విచ్‌ల యొక్క కాంపాక్ట్ మరియు ఎర్గోనామిక్ డిజైన్ స్పేస్-నిరోధిత వాతావరణంలో కూడా ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం చేస్తుంది.
ఆర్క్ ఆర్పే గదులు మరియు కనిపించే బ్రేక్ ఇండికేటర్లతో సహా అధునాతన భద్రతా లక్షణాలతో కూడిన ఈ స్విచ్‌లు కార్యాచరణ భద్రతను మెరుగుపరుస్తాయి.
ఎలక్ట్రికల్ సర్క్యూట్లను డిస్‌కనెక్ట్ చేయడానికి నమ్మకమైన మార్గాలను అందించడం ద్వారా, HGL లోడ్ బ్రేక్ డిస్‌కనెక్ట్ స్విచ్‌లు విద్యుత్ ప్రమాదాలు మరియు పరికరాల నష్టాన్ని నివారించడంలో సహాయపడతాయి.
ఈ స్విచ్‌లు విద్యుత్ పరికరాల యొక్క శీఘ్ర మరియు సురక్షితమైన వేరుచేయడానికి, నిర్వహణను సులభతరం చేయడానికి మరియు సమయ వ్యవధిని తగ్గించడానికి అనుమతిస్తాయి.
విద్యుత్ పంపిణీ, పారిశ్రామిక యంత్రాలు మరియు వాణిజ్య విద్యుత్ సంస్థాపనలతో సహా అనేక రకాల అనువర్తనాలకు అనుకూలం.
HGL లోడ్ బ్రేక్ డిస్‌కనెక్ట్ స్విచ్‌లు అంతర్జాతీయ భద్రత మరియు పనితీరు ప్రమాణాలకు అనుగుణంగా ఉంటాయి, నియంత్రణ అవసరాలకు అనుగుణంగా ఉంటాయి.
7. 63 ~ 3150A యొక్క ఎలెక్ట్రికల్ మరియు యాంత్రిక లక్షణాలు
| సాంప్రదాయ తాపన ప్రస్తుత LTH | 63 ఎ | 100 ఎ | 160 ఎ | 250 ఎ | 400 ఎ | 630 ఎ | 1000 ఎ | 1250 ఎ | 1600 ఎ | 2000 ఎ | 2500 ఎ | 3150 ఎ | ||
| రేటెడ్ ఇన్సులేషన్ వోల్టేజ్ UI (V) | 750 | 800 | 1000 | |||||||||||
| విద్యుద్వాహకము | 3000 | 3500 | ||||||||||||
| రేట్ ఇంపల్స్ ఓటు UIMP (KV) ను తట్టుకుంటుంది | 6 | 8 | 12 | |||||||||||
| రేట్ వర్కింగ్ వోల్టేజ్ UE (V) | AC400、600 | |||||||||||||
| రేటెడ్ ఫ్రీక్వెన్సీ | 50hz | |||||||||||||
| యుటిలైజేషన్ వర్గం | AC-21、22、23 | |||||||||||||
| రేట్ పని ప్రస్తుత (ఎ) |
AC440V | ఎసి -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| ఎసి -22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| ఎసి -23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | ఎసి -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| ఎసి -22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| ఎసి -23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| రేట్ మేకింగ్ సామర్థ్యం (ఎ) | 10le | |||||||||||||
| రేట్ బ్రేక్న్ సామర్థ్యం (ఎ) | 8లే | |||||||||||||
| రేట్ షార్ట్-సర్కట్ మేకింగ్ క్యాప్యాక్టీ KCM (KA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1 సె తక్కువ సమయం ప్రస్తుత LCW (KA) ను తట్టుకుంటుంది | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| యాంత్రిక జీవితం (సార్లు) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| విద్యుత్ జీవితం (సార్లు) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| ఆపరేటింగ్ టార్క్ (N.M) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| బరువు (kg) (హ్యాండిల్ లేకుండా) |
3 పి | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 పే | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||

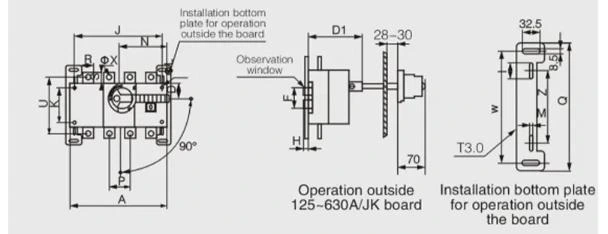

| స్పెక్. | దిగువ బోర్డు యొక్క పరిమాణం | ||||
| 125 ~ 630 ఎ | 1 | M | Z | W | Q |
| 125 ఎ | 55 | 5.5 | 85 | 190 | 218 |
| 160 ఎ | 55 | 5.5 | 85 | 190 | 218 |
| 200 ఎ | 55 | 5.5 | 85 | 190 | 218 |
| 250 ఎ | 55 | 5.5 | 85 | 190 | 218 |
| 315 ఎ | 60 | 6.5 | 130 | 240 | 270 |
| 400 ఎ | 60 | 6.5 | 130 | 240 | 270 |
| 500 ఎ | 60 | 6.5 | 130 | 240 | 270 |
| 630 ఎ | 60 | 6.5 | 130 | 240 | 270 |

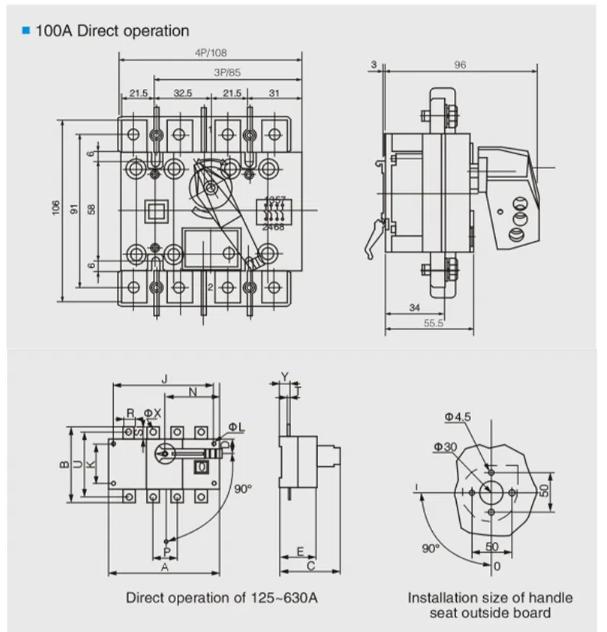

| స్పెక్. | మొత్తం మరియు సంస్థాపనా పరిమాణం | |||||||||||||||||||||
| ఇన్ | A | A1 | B | C | D | డి 1 | E | Φl | J | J1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 125 ఎ/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125 ఎ/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 ఎ/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 ఎ/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200 ఎ/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200 ఎ/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250 ఎ/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250 ఎ/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315 ఎ/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315 ఎ/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 ఎ/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 ఎ/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500 ఎ/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500 ఎ/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 ఎ/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 ఎ/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
